如果您想进行大气环境影响预测，请按“11”（注意：在数字状态下），即进入图5。

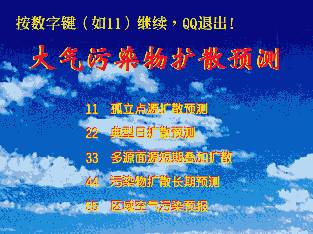

图 5 大气环境预测菜单

按照提示，在数字状态下，按上图相对应的数字（11－55）可进入您所进行的预测内容。

输入命令中括号内一些为计量单位，如t（吨）, d（日）, h（小时）, kg（公斤）, %（百分之）, hpa（百帕）, s（秒）, m（米）, K（开氏温度）, Nm^3（标立方米）, deg（度）等。为了使用方便，大气部分对风向和稳定度制定如下代码，在程序运行时输入数字。

稳定度	A	B	C	D	E	F
代码	1	2	3	4	5	6

风向	N	NNE	NE	ENE	E	ESE	SE	SSE
代号	0	1	2	3	4	5	6	7
风向	S	SSW	SW	WSW	W	WNW	NW	NNW
代号	8	9	10	11	12	13	14	15

1 孤立点源影响预测

在上图环境下，按“11”进入孤立点源污染物扩散影响预测，功能如图6。

图 6 孤立点源影响预测内容

按照提示，在数字状态下，按上图对应的数字1-4进入相关应用程序。

（1） 基础参数计算和熏烟预测

对于燃煤锅炉，输入燃煤量和煤质化验数据后会计算出各污染物（SO2、NOx、TSP等）的源强、排放浓度、出口速率、废气量等，如果是工业尾气，必须用相关方法计算出废气量和污染物源强，在使用该程序可以计算出出口速度和排放浓度等，接下去可以计算在所给出的风向、风速、稳定度等条件下各位置的熏烟浓度，结果列表并绘制轴线下风向浓度变化曲线（如下图），给出最大熏烟浓度和位置。熏烟模式(气体污染物)为：

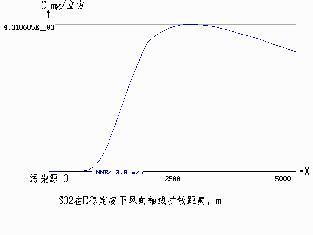

图7 熏烟条件下风向轴线浓度变化曲线

（2） 下风向轴线变化预测

该应用程序设计了污染物（气质和尘）在有风条件下轴线污染物浓度扩散情况，结果列表和绘制变化曲线（如下图）。采用模式为：

图8 点源下风向轴线浓度变化曲线

A 高斯扩散模式（大于1.5 m/s）

B 小风和静风扩散模式(<1.5 m/s)

C 尘扩散模式(TSP)

（3） 非正常工况短时排放预测

输入方法同上，但在评价区内输入点源和敏感点位置坐标时应注意与风向的一致性（上N下S），给出敏感点和最大浓度点的浓度值及位置坐标，并绘制评价区内等值曲线（如下图）。预测采用模式为：

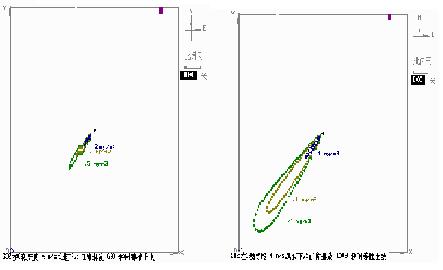

图9 事故排放（L-600s, R-1000s）污染物等值曲线

A U₁₀>1.5 m/s

B U₁₀<1.5 m/s

上述曲线在通过复印放大后（参见图右方比例尺计算），即可按照上N下S和污染源定位描印到您的评价图上。

（4） 最大落地浓度和位置预测

按照导则内容，本应用程序为1小时采样（对应于标准1次值）污染物（尘和气体）的最大落地浓度和位置预测，包括根据环境空气控制标准预测排气筒最低高度等。所采用预测模式有（颗粒物按照尘倾斜模式）：

2 典型日浓度预测

传统环境影响评价包括了对项目在一年或一季内最不利于污染物扩散的某一天或几天进行特征性预测，即典型日预测（导则中无），所采用的预测模式同上，评价区内污染源和敏感点坐标输入同上。典型日内需要准备如下气象数据：观测时间（最好24，即1小时一次；也可以是代表性时间：如8：00，12：00，16：00，20：00，24：00，4：00等）及其各个时间的大气稳定度，风向，风速，气温，气压，温度梯度等。本程序设计了多源叠加预测，给出敏感点浓度值和最大典型日浓度值和落地位置等，并绘制评价区等值曲线（如下图）。

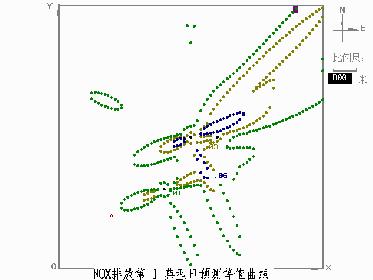

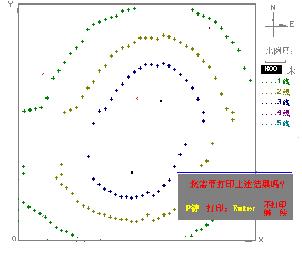

图10 典型日预测等值曲线

　　３　多源面源叠加扩散影响预测

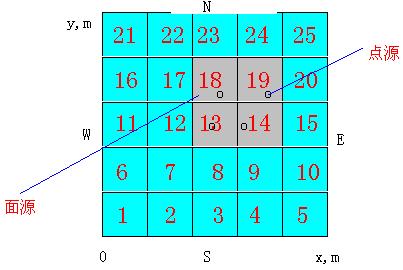

该应用程序设计了评价区内多点源和项目面源对区内环境质量的影响，污染源和敏感点坐标输入同上。在统计面源时需要注意，我们把整个评价区按5´5分为25块，每一块代表一个面源，项目一般位于评价区中心，因此中心中的某一块或几块才有源强，项目范围外的源强全部输入为0。如下图：

图11 项目面源的确定

面源预测模式为：

该应用程序预测为污染物短期采样预测，可以给出敏感点预测浓度值和最大落地浓度值及位置结果，并且绘制评价区内等值曲线，如下图示范：

图12 多源面源叠加预测等值曲线

4 污染物长期扩散预测

该预测程序是为大型或特大形项目或区域环境规划设计的应用程序，数据多（600余气象基础数据），收集项目所在地的风向、风速和稳定度联合频率，按照程序运行提示编制用户数据文件，完毕后以*.BAS格式保存起来，待下次再用。

该预测模式如下：

该应用程序预测可以给出敏感点预测浓度值和最大落地浓度值及位置结果，并且绘制评价区内等值曲线，如下表、图示范：

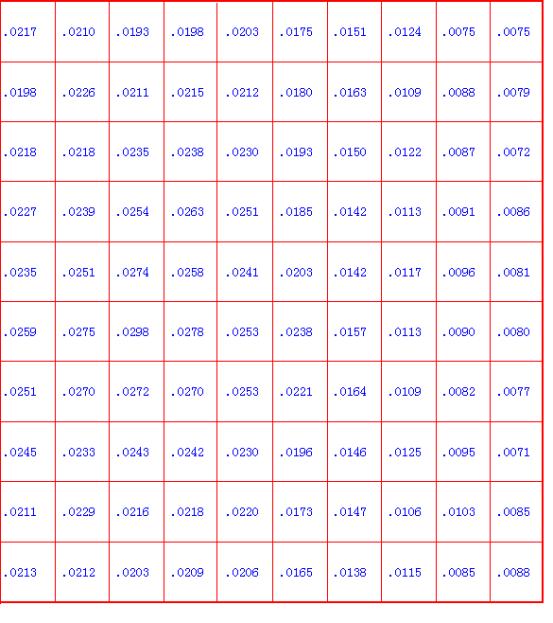

表评价区10´10个方格污染物均浓度分布（单位： mgHCl/m³）

图13 污染物长期扩散预测等值曲线

5 区域空气污染预报

（1） 基础数据调查

该程序是专为城市或区域规划设计的用于空气污染预报或预测的应用程序，也适合于特大型环境影响评价的短期大区域污染物扩散预测，系统界面如下图。按“DD”进入自动演示系统。

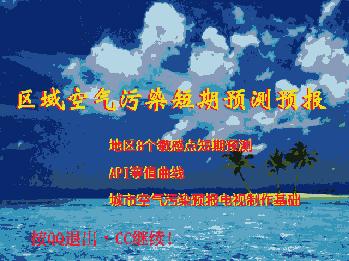

图14 区域空气污染预报界面图

首先确定预报区域范围（正方形），用WINDOWS中图象处理软件将预报区域图（可预先扫描）调整至宽´高=450´450（pixs，总宽550），粘贴在所附的USER.MOD 或USER.PCX样本图右面正方形图象区域（见下图），修改后预报图以user.pcx 格式保存在\hp2000\khy目录下待用。

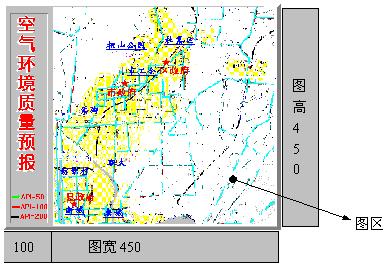

图15 区域预报图制作

对该预报区域进行5´5分割成25块，调查此25个面源污染物排放情况和区域内所有点污染源的坐标及污染物排放情况以及8个敏感点位置坐标，填写附表。然后在程序运行时建立自己的用户文件，程序会自动用EDIT命令编辑修改样本\hp2000\khy\bas\ADATA.BAS, 样本部分可改动程序如下：

请结合您所在地区的情况和您的调查数据将①￣⑦DATA行中数据用用户数据替代!

'─────────────────────────────────────

'① 主要高架点源个数[一般指40米(对大区域)或30

' 米(对小区域)以上排气筒,但数量不超过25个]和预报

' 污染物(使用SO2,NOX,TSP,PM10等书写格式)：

DATA 3

DATA TSP

'────────────────────────────────────

'②按顺序更改8个敏感点名称、坐标Ｘ、Ｙ（Ｍ）

DATA "濉溪新城", 1200, 1200

DATA "市工会", 3000, 6500

DATA "纺织新村", 1300, 3000

DATA "杜集区", 5000, 7500

DATA "濉溪老城", 2500, 1200

DATA "职工大学", 2500, 3500

DATA "渠沟镇", 1500, 4700

DATA "相山公园", 2500, 7200

'────────────────────────────────────

'③ 逐个点源坐标位置Ｘ、Ｙ(M)：

DATA 5000, 8500

DATA 1500, 5200

DATA 3000, 2500

'────────────────────────────────────

'④ 逐个点源排放烟气量(千标立方米/时)和出口温度(℃)：

DATA 200, 150

DATA 4600, 105

DATA 103, 150

'────────────────────────────────────

'⑤ 逐个点源排放高度(M)、出口直径(M)和污染物源强(kg/h)：

DATA 80, 3, 40

DATA 120, 5, 100

DATA 60, 2, 68

'────────────────────────────────────

'⑤-1 如果预测气质污染物，则跳过该节修改。若预报大气中粒径>15μmTSP

' 浓度,应输入逐个点源尘粒径范围数，均粒径μm、占百分率％、反射

' 系数α(见导则)和颗粒密度(kg/m^3)

'第１点源尘粒径范围数：

DATA 2

' 该源尘均粒径μm、占百分率％、反射系数α(见导则)和颗粒密度(kg/m^3)

DATA 40, 50, 0.5, 2058

DATA 10, 50, 1, 2058

'第２源尘粒径范围数：

DATA 3

' 该源尘均粒径μm、占百分率％、反射系数α(见导则)和颗粒密度(kg/m^3)

DATA 60, 30, 0.3, 3120

DATA 40, 40, 0.5, 3120

DATA 10, 30, 1, 3120

'第３源尘粒径范围数：

DATA 2

' 该源尘均粒径μm、占百分率％、反射系数α(见导则)和颗粒密度(kg/m^3)

DATA 40, 50, 0.5, 2058

DATA 60, 50, 0.3, 2058

'不要编辑下行数据！！！

DATA 100000

'──────────────────────────────

'⑥ 按图１面源数字顺序25个面源有效高度(M)依次为（每行５个）：

DATA 10, 10, 13, 16, 14

DATA 10, 10, 12, 16, 15

DATA 10, 15, 16, 18, 14

DATA 11, 11, 14, 18, 15

DATA 10, 10,15,12,10

'─────────────────────────

'⑦ 按图１面源数字顺序25个面源源强(kg/h)依次为：

DATA 30,30,40,30,20

DATA 30,35,40,20,30

DATA 40,30,30,40,25

DATA 40,20,30,40,20

DATA 20,30,30,30,20

'─────────────────────────

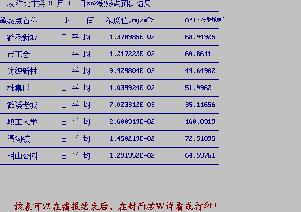

该程序是日浓度预测，因此对预报日，应给出上午和下午的气象数据，如低云量/总云量、风向/风速、温度/温度梯度、气压等。由于数据多，运行时间长，建议在奔腾150以上计算机上使用。最终结果列出8个敏感点日均预报浓度和API（空气污染指数GB3096-1996）值，并且将预报日上午和下午等API曲线（50-一级标准；100-二级标准；200-三级标准）绘制在您的预报图上。结果不能联机打印，可以自动保存在\hp2000\txt\子目录下，然后用WINDOWS应用软件调出编辑、打印。该程序所采用的预测模式与上相同。示范预测结果如图16、17：
